광패치코드
광섬유를 이용한 통신네트워크에서 광신호를 전달하기 위해 사용되는 케이블입니다. 주로 데이터센터, 통신실, 네트워크 장비 가 연결에 사용되며, 광트랜시버, FDF 간의 신호를 전달하는 역할을 합니다.

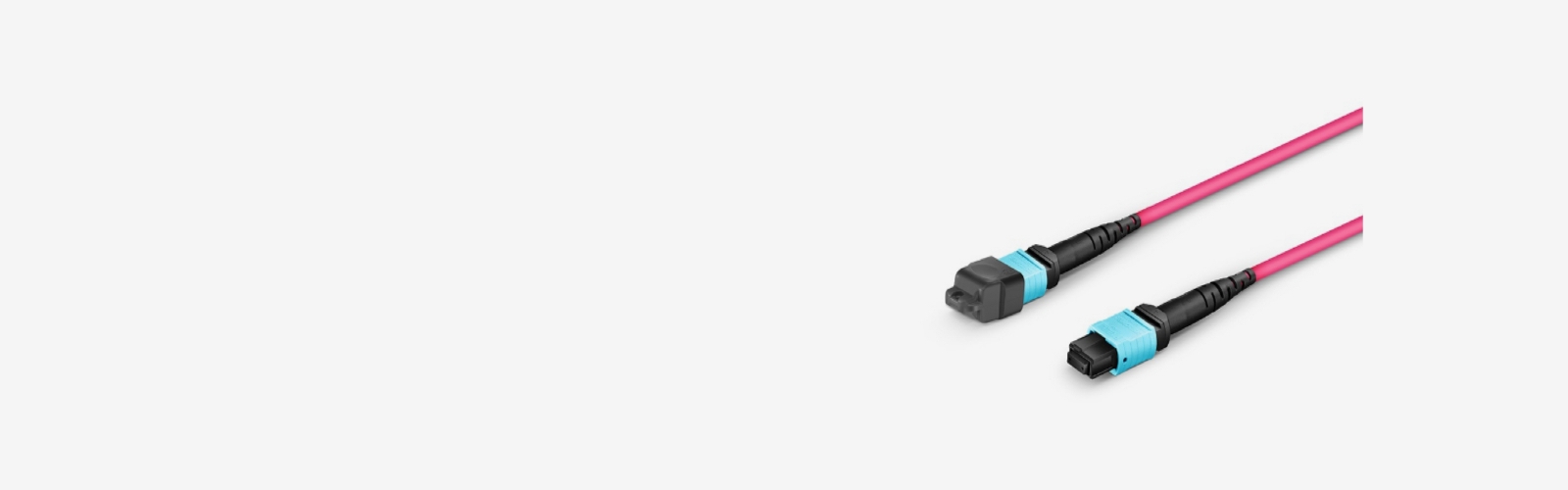

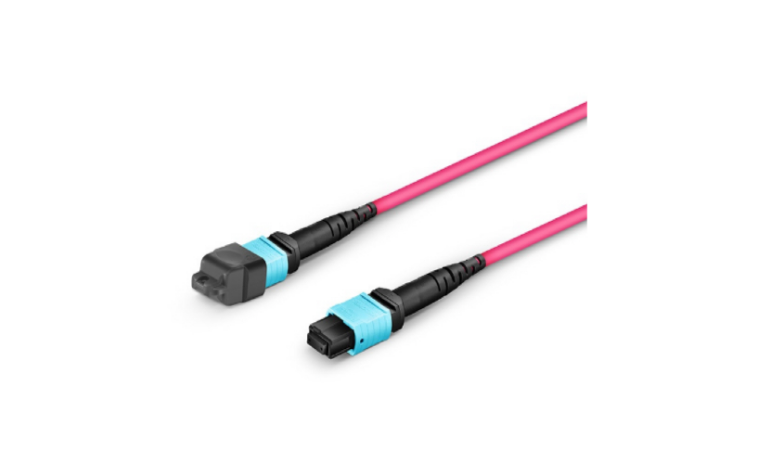

광패치코드
Optical Fiber Patch Cord
- 제품 정보
- 제품 사양
- 주문 정보
-
특징 및 장점
- IEC, JIS, TIC 등 규격 준수
- 빠르고 안정적인 고속 테이터 전송
- 높은 내구성 및 뛰어난 환경 신뢰성, 저손실
- 좁고 복잡한 환경을 위한 가볍고 유연한 설계
- 고객 맞춤 제품 제작(원자재, 제품 길이 등)
-
적용 분야
- 데이터 센터
- 통신 네트워크
- 기업 및 산업 네트워크
- 군사 및 방위산업
- 의료 분야
제품 사양
| Characteristics | Conditions | Value |
|---|---|---|
| Insertion Loss | Against Reference connector | <0.2dB |
| Return Loss | SPC | >40dB |
| UPC | >50dB | |
| APC | >60dB | |
| Durability | 1000matings | <0.2dB |
| Temperature Cycling | -40 ~ +80℃ (42 cycles) | <0.2dB |
| Humidity Cycling | 75℃, 95%/336hr | <0.2dB |
| Vibration | 10 ~ 55Hz(2Hr) | <0.2dB |
| Flex Test | 0˚→90˚→0˚→90˚, 5kgf(100cycles) | <0.2dB |
| Twist Test | ø0.9㎜ : 0.75kgf, ø2.0㎜ : 1.53kgf | <0.2dB |
| Straight Pull Test | 100N Load | <0.2dB |
| Impact | 1.5m drop, 8tlmes | <0.2dB |
Spec of Fiber
| Items | Units | Specification | |
|---|---|---|---|
| Attenuation | 1310nm | dB/km | ≤0.50 |
| 1490nm* | ≤1310nm measured value | ||
| 1550nm | ≤0.50 | ||
| Chromatic dispersion | 1285-1330nm | ps/nm.㎞ | ≤3.5 |
| 1550nm | ≤18 | ||
주문 정보
OPC
Optical
Patch
Cord
광섬유 종류
- G.652 [9/125]
- G.657 G.655
[9/125] - OM1 [62/125]
- OM2 [50/125]
- OM3 OM4
[50/125] - PM
(Polarization Maintaining)
광섬유 코어수
- 1=1C(SP)
- 2=2C(DP)
- 4=4C
- A=12C
- B=24C
커넥터(A)
- SC, FC, ST
- LC, MU
- MTRJ, MPO
- E2000, LX, 5
- ESCON, SMA
- Other
연마규격
- PC
- SPC
- UPC
- APC
커넥터(B)
- SC, FC, ST
- LC, MU
- MTRJ, MPO
- E2000, LX, 5
- ESCON, SMA
- Other
연마규격
- PC
- SPC
- UPC
- APC
케이블 길이[m]
- 1~999
케이블 형태
- SP=Simplex
- DP=Duplex
(Zip cord) - R=Duplex
(Round cord) - Other
케이블 외경
- ø0.9
- ø2.0
- ø2.4
- ø3.0
- ø5.5
- Other
