광융착접속기
광융착접속기는 두 광섬유의 끝을 고온으로 융착하여 하나로 연결하는 장비입니다. 이 과정은 광섬유의 손실을 최소화하고, 신호 전송 품질을 유지하며, 내구성이 높은 접속을 제공합니다. 광통신 네트워크에서 필수적인 도구로 사용되며, 특히 FTTx, 데이터 센터, 장거리 광케이블 설치 등에서 활용됩니다.
- 제품 정보
- 제품 사양
- 주문 정보
-
특징 및 장점
- 저손실 및 높은 신뢰성
- 빠르고 정확한 접속
- 작고 가벼운 장비
- 다양한 섬유와 호환
- 사용자 친화적인 인터페이스
- 유지보수 비용 절감
-
적용 분야
- 데이터 센터
- 광통신 네트워크 공사
제품 사양
FS-21S
| 광섬유 정렬 | 제품코어 정렬방식 |
|---|---|
| 적용가능한 광섬유 | SM(ITU-T G.652), MM(ITU-G.651), DS(ITU-T G.653), NZDS(ITU-T G.655), SM(ITU-T G.657) |
| 광섬유 심선수 | 단심 |
| 클래딩 직경 | 80~ 150μm |
| 코팅의직경 | 160 ~ 900μm |
| 괌섬유절단길이 | 5 ~ 16mm (코팅 직경 < 250μm), 16mm (코팅 직경 : 250 ~ 1000μm) |
| 접속손실 | SM:0.02dB, MM:O.OldB, DS:0.04dB, NZDS:0.04dB |
| 반사손실 | > 60db |
| 융작시간 | 6초 |
| 슬리브히팅시간 | 16초 |
| 광섬유확대비율 | 250X (X/V) |
| 디스플레이 | CMOS 카메라 2 대, 5.0인치 컬러 LCD 모니터 |
| 접속결과저장 | 5000그룹 데이타, 100그룹 이미지 |
| 인장력테스트 | l.8-2.2N |
| 배터리용량 | 300회 접속, 충전시간 8시간 |
| 전원공급장치 | 입력 : AC100-240V(S0/60HZ), 출력: DSll-13.SV |
| 전극봉수명 | 5000회 이상 |
| 외부포트 | USB2.0 |
| 작업환경 | 온도: -10°c ~ +S0°C, 습도: 0-95%, 풍속: 최 대 15m/s, 고도: 0-5000m |
| 크기 | 160mm(L)x136mm(W)x140mm(H) |
| 무게 | 배터리 포함 2.2kg |
FS-23S
| 광섬유 정렬 | 제품코어 정렬방식 |
|---|---|
| 적용가능한 광섬유 | SM/MM/DS/NZDS etc. |
| 클래딩 직경 | 80~ 150μm |
| 코팅의직경 | 160 ~ 3000μm |
| 괌섬유 절단길이 | 10-16mm (coating diameter<250μm), 16mm (coating diameter:250-1000μm) |
| 접속손실 | SM:0.02dB, MM:O.OldB, DS:0.04dB, NZDS:0.04dB |
| 반사손실 | > 60db |
| 접속모드 | 40 modes |
| 작동 모드 | 수동 / 자동 |
| 자동히팅 기능 | 사용 가능 |
| 융착 시간 | 6-12 초 |
| 히팅 시간 | 18-26 초 ( 40mm and 60mm 열수축 슬리브) |
| 광섬유 확대 비율 | 320X(X or Y view), 160X(X and Y view) |
| 디스플레이 | 듀얼 고감도 카메라 장착 , 4.3”HD color LCD touch screen |
| 데이터 저장 | 8000 groups data records |
| 손실 평가 기능 | 사용가능 |
| 인장력 테스트 | 1.8~2.2N |
| 인터 페이스 | GUI 메뉴 인터페이스,조작이 용이함 |
| 배터리 용량 | 분리 가능한 5200mAh Li-battery , 평균 250회 접속 및 히팅 |
| 전원 공급 장치 | 아답터, 입력 : AC100~240V(50/60Hz), 출력 : DC11~13.5V |
| 전극봉 수명 | 4000회 이상의 ARC방전, 교체가 용이함 |
| 외부 포트 | USB 2.0 포트 ,소프트웨어 업그레이드, 저장기록 내보내기 |
| 운용 조건 | 고도 : 0~5000m, 습도 : 0~95%, 온도 : -10°C~+50°C, 최대 풍속 : 15m/s |
| 크기 / 무게 | 165mm(L)x135mm(W)x140mm(H)(고무 범퍼 포함)/2.05kg(배터리 포함) |
FS-23M
| 광섬유 정렬 | 제품코어 정렬방식 |
|---|---|
| 적용가능한 광섬유 | SM/MM/DS/NZDS etc. |
| 클래딩 직경 | 80~ 150μm |
| 코팅의직경 | 160 ~ 3000μm |
| 괌섬유 절단길이 | 10-16mm (코팅 직경 <250μm), 16mm (코팅 직경 :250-1000μm) |
| 접속손실 | SM: 0.02dB, MM: 0.01dB, DS: 0.04dB, NZDS: 0.04dB |
| 반사손실 | > 60db |
| 접속모드 | 40 modes |
| 작동 모드 | 수동 / 자동 |
| 자동히팅 기능 | 사용 가능 |
| 융착 시간 | 7-12 초 |
| 히팅 시간 | 20-26초 (40mm , 60mm 열수축 슬리브) |
| 광섬유 확대 비율 | 320X(X or Y view), 160X(X and Y view) |
| 디스플레이 | 듀얼 고감도 카메라 장착 , 4.3”HD color LCD touch screen |
| 데이터 저장 | 8000 groups data records |
| 손실 평가 기능 | 사용가능 |
| 인장력 테스트 | 1.8~2.2N |
| 인터 페이스 | GUI 메뉴 인터페이스,조작이 용이함 |
| 배터리 용량 | 분리 가능한 5200mAh Li-battery, 평균 250회 접속 및 히팅 |
| 전원 공급 장치 | 아답터, 입력 : AC100~240V(50/60Hz), 출력 : DC11~13.5V |
| 전극봉 수명 | 4000회 이상의 ARC방전, 교체가 용이함 |
| 외부 포트 | USB 2.0 포트 ,소프트웨어 업그레이드, 저장기록 내보내기 |
| 운용 조건 | 고도 : 0~5000m, 습도 : 0~95%, 온도 : -10°C~+50°C, 최대 풍속 : 15m/s |
| 크기 / 무게 | 200mm(L)x123mm(W)x95mm(H)/1.66kg(배터리 포함) |
준비중입니다.
-
Read More

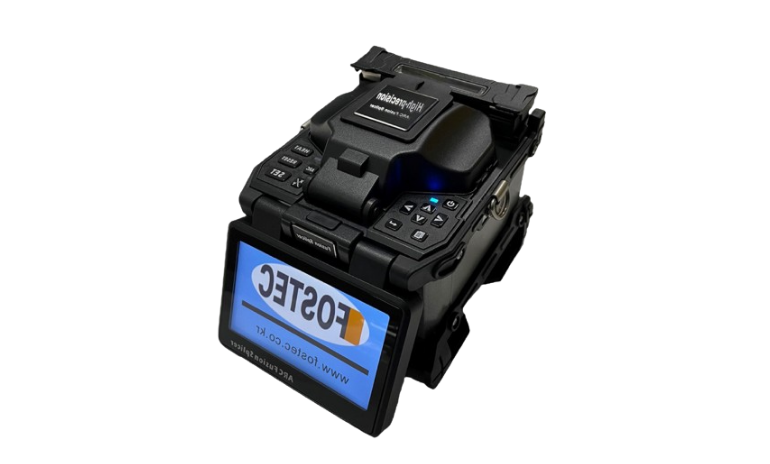

광융착접속기(FS-21S)
Close광융착접속기(FS-21S)
두개의 광섬유를 서로 결합하는 장비로써 광신호의 손실을 최소화 하고 광 전송성능을 유지하기 위해 사용하는 장비입니다.코어대 코어정열방식으로 매우 정교한 제품입니다.
-
Read More
광융착접속기(FS-23S)
-
Read More
광융착접속기(FS-23M)
Close광융착접속기(FS-23M)
두개의 광섬유를 서로 결합하는 장비로써 광신호의 손실을 최소화 하고 광 전송성능을 유지하기 위해 사용하는 장비입니다.사이즈가 작아 휴대가 편리한 제품입니다.
