MIL-PRF-29504/14&15 Terminus

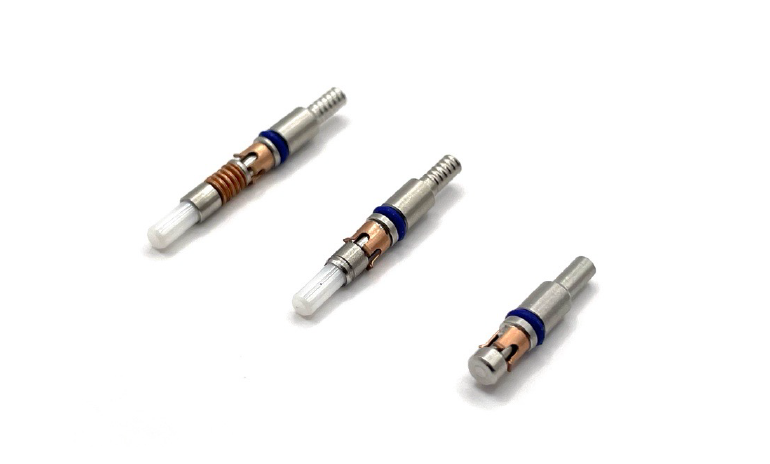

MIL-PRF-29504/4 및 MIL-PRF-29504/5 터미니는 군용 및 항공우주 분야에서 사용되는 고성능 광섬유 터미니입니다. 이들은 MIL-PRF-29504 규격에 포함된 제품으로, MIL-DTL-38999 커넥터 및 기타 군용 등급의 광커넥터 시스템에 적용됩니다.
- 제품 정보
- 제품 사양
- 주문 정보
-
특징 및 장점
- 정밀 공차 관리를 통해 우수한 광학 성능을 보장합니다.
- 38999 접촉식 커넥터에 적용 가능합니다.
-
적용 분야
- 방위산업
- 광통신 네트워크
제품 사양
|
Specification |
||
|
Operation Temperature |
-65°C to +150°C |
Dependent on epoxy and cable |
|
Temperature Life |
+110°C for 240 hours |
|
|
Vibration |
X Y Z 23.1G @ 8hours each axis |
|
|
Mating Durability |
Min 500 Times |
|
|
Salt Spray |
500 hours |
|
|
Terminus Mating Force |
5 lbs.[22.2 N] nominal |
|
|
Weight |
0.7 grams max |
|
|
Insertion Loss |
|
|
SM 9/125 |
≤0.75dB (MAX), ≤0.35dB(TYP) |
|
MM 62.5/125 |
≤0.75dB (MAX), ≤0.35dB(TYP) |
|
MM 50/125 |
≤0.75dB (MAX), ≤0.35dB(TYP) |
|
Return Loss |
|
|
SM / PC |
≥ 40dB |
|
SM / UPC |
≥ 50dB |
제품 주문 정보 (MIL-PRF-29504/14&15 Terminus)
|
Pin Terminus(M29504/14) |
||||
|
Part No. |
Fiber Type |
A Dia(㎛) |
Reference No. |
|
|
F1000-501SMPI |
-S50 |
9/125 (Single Mode) |
125.0 |
M29504/14-4140C |
|
-S55 |
9/125 (Single Mode) |
125.5 |
N/A |
|
|
-S60 |
9/125 (Single Mode) |
126.0 |
M29504/14-4141C |
|
|
-M55 |
50/125 or 62.5/125 (Multi Mode) |
125.5 |
N/A |
|
|
-M65 |
50/125 or 62.5/125 (Multi Mode) |
126.0 |
M29504/14-4131C |
|
|
Socket Terminus(M29504/15) |
||||
|
Part No. |
Fiber Type |
A Dia(㎛) |
Reference No. |
|
|
F1000-504SMPI |
-S50 |
9/125 (Single Mode) |
125.0 |
M29504/15-4180C |
|
-S55 |
9/125 (Single Mode) |
125.5 |
N/A |
|
|
-S60 |
9/125 (Single Mode) |
126.0 |
M29504/15-4181C |
|
|
-M55 |
50/125 or 62.5/125 (Multi Mode) |
125.5 |
N/A |
|
|
-M60 |
50/125 or 62.5/125 (Multi Mode) |
126.0 |
M29504/15-4171C |
|
|
-M70 |
50/125 or 62.5/125 (Multi Mode) |
127.0 |
M29504/15-4172C |
|
|
Dummy Terminus(M29504/3) |
||||
|
Part No. |
Fiber Type |
A Dia(㎛) |
Reference No. |
|
|
F1000-501DT-NA |
- |
- |
- |
M29504/3-4138 |
