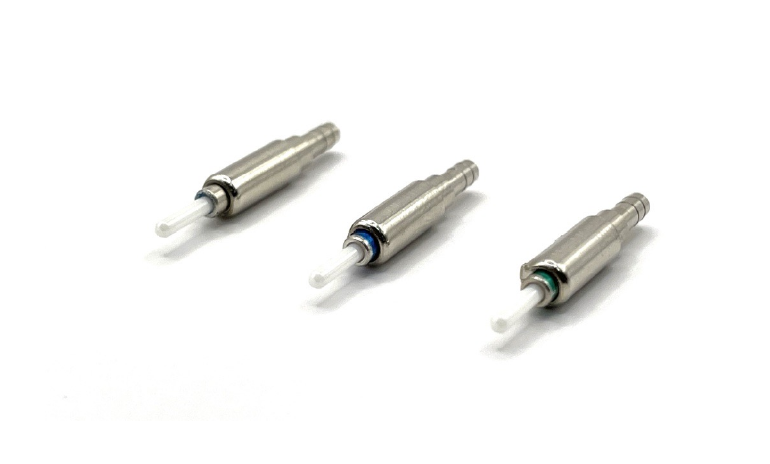

ARINC801 Terminus
ARINC 801은 상업용 항공 및 군용 항공우주 분야를 위한 고성능 차세대 광섬유 커넥터 표준으로, M29504와 같은 기존 MIL-SPEC 터미니에 비해 표준화되어 있고 유지보수가 용이하며 고집적(고밀도) 구성이 가능합니다.
- 제품 정보
- 제품 사양
- 주문 정보
-
특징 및 장점
- 정밀 공차 관리로 우수한 광학 성능 보장
- 38999 접촉식 커넥터에 적용 가능
-
적용 분야
- 방산 산업
- 광통신 네트워크
제품 사양
Specification |
||
|
Operation Temperature |
-55°C to +125°C |
Dependent on epoxy and cable |
|
Thermal Cycling |
-55°C to +125°C |
|
|
Thermal Shock |
-55°C to +85°C |
|
|
Temperature Life |
+110°C for 240 hours |
|
|
Vibration |
X Y Z 23.1G @ 8hours each axis |
|
|
Mating Durability |
Min 500 Times |
|
|
Salt Spray |
500 hours |
|
|
Terminus Mating Force |
5 lbs.[22.2 N] nominal |
|
|
Weight |
0.7 grams max |
|
|
Insertion Loss |
|
|
SM 9/125 |
≤0.50dB (MAX), ≤0.30dB(TYP) |
|
MM 62.5/125 |
≤0.50dB (MAX), ≤0.30dB(TYP) |
|
MM 50/125 |
≤0.50dB (MAX), ≤0.30dB(TYP) |
|
Return Loss |
|
|
SM / PC |
≥ 30dB |
|
SM / UPC |
≥ 40dB |
|
SM / APC |
≥ 60dB |
제품 주문 정보 (ARINC801 Terminus)
|
Part No. |
Fiber Type |
A Dia(㎛) |
|
|
F1000-504SMPI |
-S50 |
9/125 (Single Mode), UPC |
125.0 |
|
-S55 |
9/125 (Single Mode), UPC |
125.5 |
|
|
-S60 |
9/125 (Single Mode), UPC |
126.0 |
|
|
-A50 |
9/125 (Single Mode), APC |
125.0 |
|
|
-A55 |
9/125 (Single Mode), APC |
125.5 |
|
|
-A60 |
9/125 (Single Mode), APC |
126.0 |
|
|
-M55 |
50/125 or 62.5/125 (Multi Mode) |
125.5 |
|
|
-M60 |
50/125 or 62.5/125 (Multi Mode) |
126.0 |
|
|
-M70 |
50/125 or 62.5/125 (Multi Mode) |
127.0 |
|
