WBEAM

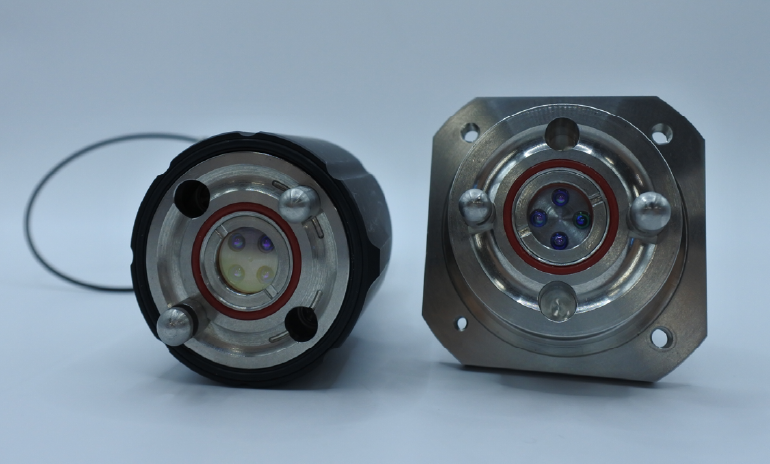

WBEAM 커넥터는 가혹한 환경에서도 고속 광 전송 링크를 신속하게 구축할 수 있도록 설계된 비접촉식 광 커넥터입니다. 독자적인 윈도우 실드(Window Shielding) 구조를 적용하여 기존 비접촉식 설계 대비 환경 내구성이 향상되었으며, 먼지나 오염물질의 영향을 최소화하여 안정적인 광 성능을 유지하고 유지보수 또한 용이합니다. 또한 자웅동체(Hermaphroditic) 트위스트 락킹 구조를 채택하여 플러그 간(Plug-to-Plug) 다중 케이블 어셈블리를 통해 시스템 길이를 손쉽게 확장할 수 있습니다.
- 제품 정보
- 제품 사양
- 주문 정보
-
특징 및 장점
• 자웅동체(Hermaphroditic) 구조로 우수한 반복 결합 성능 제공
• 추가 윈도우 구조를 통한 간편한 세척 및 유지보수
• 빔 확장(Expanded Beam) 기술로 안정적인 광 신호 전송
• 외부 충격 및 진동 등 다양한 환경에서도 뛰어난 내환경성 -
적용 분야
• 해군 함정 전투체계, 무인 수상정, 유도무기 체계
• 이동형 군 전술 쉘터, 장갑차 광 네트워크
• 전술 무기체계
• 플랜트, 에너지, 환경 등 다양한 산업 분야
• 극한 환경 인프라 구축 및 C4I 시스템
제품 사양
| FOSTEC WBEAM CONNECTOR SPECIFICATION | |
| PARAMETER | MULTIMODE(@850nm/1300nm) |
| Insertion Loss | 2ch & 4ch Typical 0.75dB, Max 2.0dB |
| Operating Temperature | -40℃ to +85℃ |
| Thermal Shock | -55℃ to +85℃ |
| Mating Durability | 10,000 Cycles |
| Water Immersion | IP68 (2meter, 48hrs) |
| Impact | 26 Impacts @ 1.2m |
| Vibration | 10 to 2000Hz / 15g |
| Shock | 50g for 11ms, EIA/TIA-455-14, Condition A |
| Salt Spray | 500 Hours |
제품 주문 정보 (WBEAM)
| FOSTEC WBEAM CONNECTOR | |
| A: CONNECTOR TYPE A | P - PLUG |
| BD - BULKHEAD D-HOLE | |
| BS - BULKHEAD SQUARE FLANGE | |
| B: SHELL MATERIAL | S - STAINLESS STEEL, SUS 303 |
| C: NUMBER OF FIBER | 2 - 2 OPTICAL CHANNEL |
| 4 - 4 OPTICAL CHANNEL | |
| D: FIBER TYPE | 62 - MULTI MODE OM1(62.5/125) |
| 52 - MULTI MODE OM2(50/125) | |
| 53 - MULTI MODE OM3(50/125) | |
| 54 - MULTI MODE OM4(50/125) | |
| E: WAVELENGTH | A - 850/1300nm |
| B - 850nm ONLY | |
| C - 1300nm ONLY | |
| F: CABLE DIAMETER | Ø4.6 - 4.6MM |
| Ø5.5 - 5.5MM | |
| G: CONNECTOR TYPE B | A - SAME AS CONNECTOR A |
| LC - LC TYPE CONNECTOR | |
| SC - SC TYPE CONNECTOR | |
| ST - ST TYPE CONNECTOR | |
| FC - FC TYPE CONNECTOR | |
| H: CABLE DIAMETER | 001 - 1M |
| 050 - 50M | |
| 100 - 100M | |
